เครื่องถักลูกโซ่คืออะไรและทำงานอย่างไร?

ผ้าอินเทอร์ล็อคถูกสวมใส่ทุกวันและน้อยคนนักที่จะเข้าใจผ้าดังกล่าว ดูเหมือนเสื้อเจอร์ซีย์เดี่ยวที่หนักกว่า มีพฤติกรรมเหมือนกับเสื้อถักสองชั้นที่มั่นคง และได้รับการกล่าวขานราวกับว่าเครื่องจักรที่มีเตียงคู่สามารถผลิตได้ สมมติฐานดังกล่าวทำให้เกิดเกจที่ไม่ถูกต้องสำหรับเส้นด้าย การคาดการณ์ผลลัพธ์ที่ได้คัดลอกมาจากความเร็วของเสื้อ และผ้าที่หยุดจับคู่ตัวอย่างเมื่อถูกตัดและซัก

เครื่องถักแบบอินเทอร์ล็อค คือ เครื่อง ถักพุ่งแบบวงกลม ที่มีฐานเข็ม 2 เข็ม กระบอกแนวตั้งและแป้นหมุนแนวนอน ซึ่งเข็มสลับบนแต่ละฐานจะถักที่ตัวป้อนสำรอง เพื่อให้โครงสร้างซี่โครงขนาด 1×1 สองตัวถูกสร้างและล็อคเป็นผ้าที่พลิกกลับได้ผืนเดียว สิ่งที่กำหนดลักษณะของเครื่องจักรคือประตูแบบอินเตอร์ล็อค: เข็มที่อยู่บนเตียงทั้งสองหันหน้าเข้าหากันเพื่อให้เข็มคู่ที่หันหน้าเข้าหากันสามารถถักที่เครื่องป้อนใดก็ได้ และคู่ที่ถักเข้าด้วยกันจะเป็นแนวทแยงแทนที่จะตรงข้ามกันโดยตรง

คู่มือนี้ทำงานย้อนกลับจากแฟบริคไปจนถึงการตั้งค่าที่ทำให้สามารถทำซ้ำได้

Interlock ในการถักคืออะไร?

Interlock เป็นผ้าถักพุ่งสองหน้าที่สร้างจากโครงสร้างซี่โครงขนาด 1×1 สองตัวที่ถักจากเส้นด้ายที่แยกจากกันและมีการวนแบบห่วงต่อห่วง ซึ่งเป็นสาเหตุที่ทำให้ทั้งสองหน้าดูเหมือนกัน ขอบที่ตัดไม่โค้งงอ และไม่สามารถคลี่ผ้าออกจากขอบด้านล่างได้

คำจำกัดความทางเทคนิคมีขนาดกะทัดรัด: ผ้าซี่โครงขนาด 1×1 สองผืนถักติดกันโดยใช้เส้นด้ายแยกกัน ซึ่งถักสลับกันที่ด้านหน้าและด้านหลัง และเชื่อมต่อเข้าด้วยกัน ตามที่อธิบายไว้ในเอกสารอ้างอิงทางวิศวกรรมสิ่งทอที่จัดทำดัชนี โดย ซี่โครงทั้งสองเชื่อมต่อกันด้วยห่วงซิงเกอร์ที่ประสานกัน แทนที่จะใช้การเชื่อมหรือการเคลือบScienceDirect

โครงสร้างดังกล่าวอธิบายสิ่งที่ผู้ซื้อให้ความสำคัญเป็นส่วนใหญ่ ใบหน้าทั้งสองแสดงลายเวลส์แนวตั้งเนื้อละเอียด ดังนั้นผ้าจึงสามารถพลิกกลับได้ แรงบิดของลูปมีความสมดุล ดังนั้นแผงที่ตัดจึงวางราบ การยืดตามความกว้างจะอยู่ในระดับต่ำ โดยปกติจะอยู่ที่ 5 ถึง 15 เปอร์เซ็นต์ ในขณะที่การฟื้นตัวใกล้จะเสร็จสมบูรณ์ ในการนับเส้นด้ายเท่ากันจะมีความหนาประมาณสองเท่าของผ้าเจอร์ซีย์เดี่ยว โดยทั่วไปคือ 160 ถึง 320 กรัม/ตร.ม. และม้วนจะแคบกว่าซี่โครงเนื่องจากโครงสร้างจะดึงเข้าขณะคลายตัว

อินเตอร์ล็อค ริบ และซิงเกิลเจอร์ซีย์เคียงข้างกัน

ความคล้ายคลึงกับเสื้อเจอร์ซีย์จะหายไปภายใต้ความตึงเครียด: อินเตอร์ล็อคยึดความกว้าง ทนทานต่อการเอียง และป้องกันไม่ให้ตะเข็บเปิดกว้าง นั่นคือเหตุผลว่าทำไมจึงถือเป็นหมวดหมู่ของตัวเองภายในตระกูลที่กว้างกว่าของ แท่น เครื่องถักทรงกลมแบบเสื้อคู่

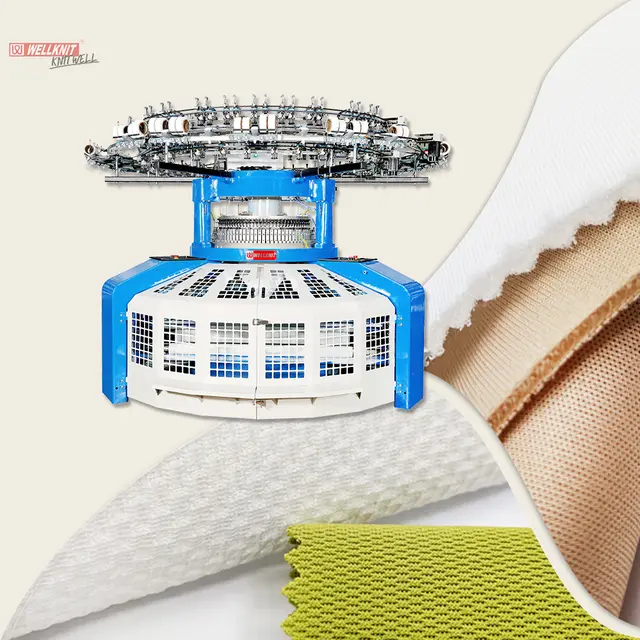

ภายในเครื่องถักลูกโซ่: ส่วนประกอบสำคัญ

เครื่องจักรถูกสร้างขึ้นรอบๆ เตียงเข็ม 2 อันที่ทำมุมฉาก, ระบบลูกเบี้ยวอิสระสำหรับแต่ละเตียง, วงแหวนซิงเกอร์ด้านนอกกระบอกสูบ, ตัวป้อนเส้นด้ายหนึ่งตัวต่อจุดถัก และการดึงลงที่ดึงท่อออกไปด้วยแรงตึงคงที่

กระบอกสูบ แป้นหมุน และประตูลูกโซ่

กระบอกสูบถือเข็มสลักแนวตั้งโดยใช้เทคนิคที่ตัดรอบเส้นรอบวง แป้นหมุนด้านบนถือเข็มแนวนอนชี้ออกไปด้านนอก เตียงถูกตั้งเวลาเพื่อให้เข็มทรงกระบอกและเข็มหมุนที่อยู่ตรงข้ามกันไม่เคยถักบนเครื่องป้อนเดียวกัน

Gating ทำให้สิ่งนี้เป็นไปได้ เข็มจะถูกวางสลับกัน โดยเข็มหนึ่งควบคุมจากระบบลูกเบี้ยวตัวหนึ่งและเข็มอีกเข็มที่ถักเข้าด้วยกันจะเยื้องกันในแนวทแยงมุมแทนที่จะหันหน้าเข้าหากัน ดังนั้นแต่ละหน้าจึงกลายเป็นซี่โครงขนาด 1×1 ที่สมบูรณ์ ดังนั้นจึงไม่สามารถสร้างเครื่องจักรอินเทอร์ล็อคโดยเพิ่มวงแหวนเข้ากับเฟรมเสื้อเจอร์ซีย์ได้ หน้าปัด ลูกเบี้ยว และจังหวะเวลาทั้งหมดจะถือว่าอยู่ในลำดับอินเทอร์ล็อค

Cams, Sinkers, Feeders และ Take-Down

กล่องไดอัลแคมสมควรได้รับความสนใจมากที่สุดระหว่างการทดสอบเดินเครื่อง ลูกเบี้ยวน็อคโอเวอร์เสริมของมันจะหยุดเข็มหมุนไม่ให้กลับเข้าสู่ลูปเก่า ซึ่งเป็นความล้มเหลวที่มองไม่เห็นบนตัวเครื่อง และเห็นได้ชัดเจนจากรูเล็กๆ ในม้วนสีเทา

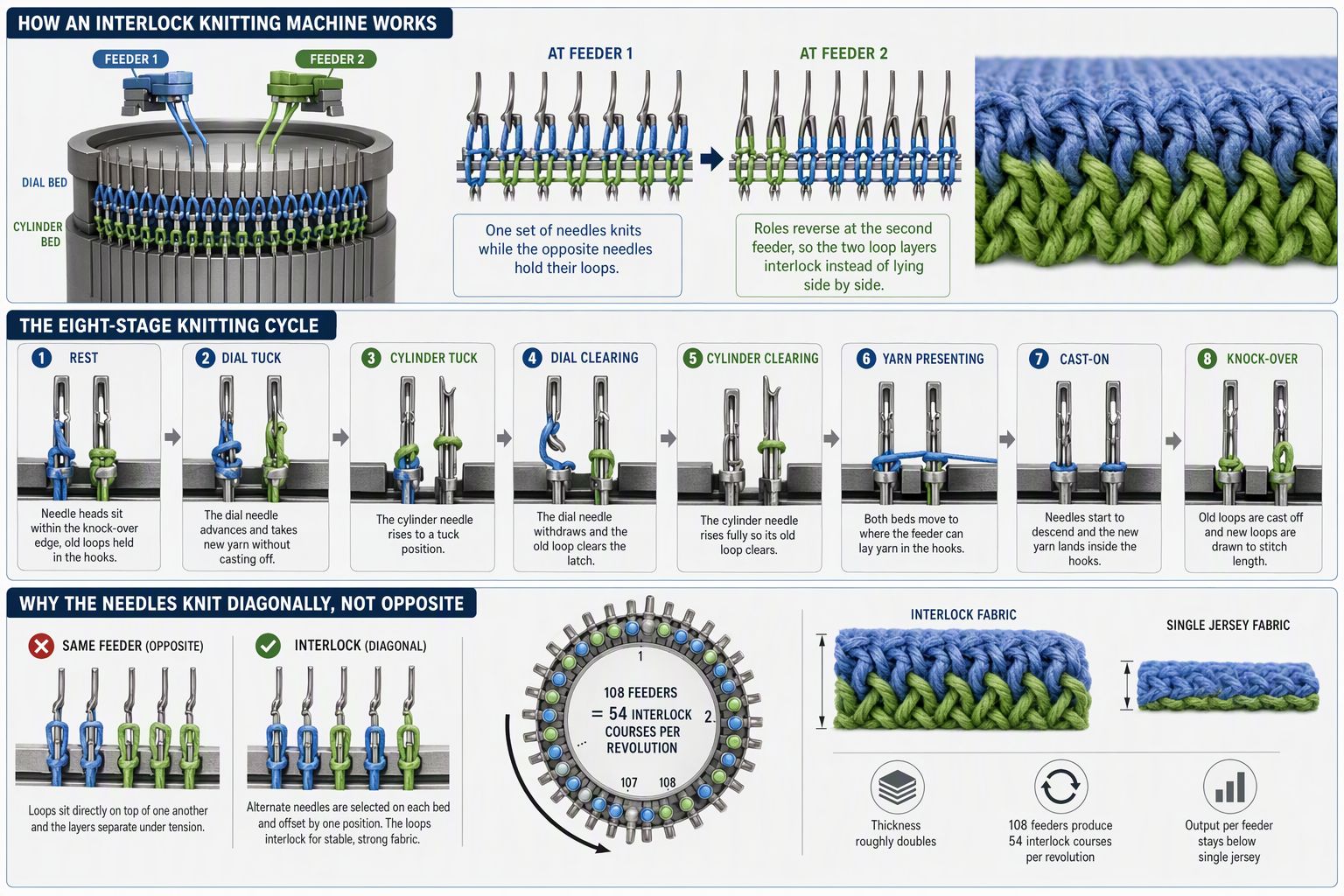

เครื่องถักลูกโซ่ทำงานอย่างไร?

เครื่องจะเสร็จสิ้นหนึ่งหลักสูตรโดยใช้เครื่องป้อนสองตัว ที่เครื่องป้อนตัวแรก เข็มสลับชุดหนึ่งจะถักในขณะที่เข็มตรงข้ามจับห่วง และที่ตัวป้อนที่สองบทบาทจะกลับกัน ดังนั้นห่วงสองชั้นจึงเชื่อมต่อกันแทนที่จะนอนเคียงข้างกัน

วงจรการถักแปดขั้นตอน

1. พักผ่อน. หัวเข็มวางอยู่ภายในขอบน็อคโอเวอร์ โดยมีห่วงเก่าติดอยู่ที่ตะขอ

2. เรียกเหน็บ เข็มหมุนจะเคลื่อนไปข้างหน้าและนำเส้นด้ายใหม่ออกมาโดยไม่หลุดออก

3. เหน็บกระบอก เข็มของกระบอกสูบจะลอยขึ้นสู่ตำแหน่งเหน็บ

4. การล้างหน้าปัด เข็มหมุนจะดึงออกและห่วงเก่าจะทำให้สลักหลุดออก

5. การล้างกระบอกสูบ เข็มของกระบอกสูบสูงขึ้นจนสุดเพื่อให้ห่วงเก่าคลายออก

6. นำเสนอเส้นด้าย. เตียงทั้งสองจะเคลื่อนไปยังตำแหน่งที่เครื่องป้อนสามารถวางเส้นด้ายไว้บนตะขอได้

7. แคสต์ออน เข็มเริ่มเคลื่อนลงมาและเส้นด้ายใหม่ตกลงภายในตะขอ

8. น็อคโอเวอร์ ห่วงเก่าจะถูกละทิ้ง และห่วงใหม่จะถูกวาดตามความยาวของตะเข็บ

เตียงไม่เคยอยู่บนเวทีเดียวกันบนเครื่องป้อนเดียวกัน การสลับลำดับกัน ซึ่งเป็นเหตุผลว่าทำไมแทร็กลูกเบี้ยวที่เชื่อมต่อกันจึงซับซ้อนกว่าลูกเบี้ยวซี่โครง และเหตุใดจึงไม่สามารถคัดลอกจังหวะเวลาจากเตียงหนึ่งไปยังอีกเตียงหนึ่งได้

ทำไมเข็มจึงถักเป็นแนวทแยง ไม่ใช่ตรงกันข้าม

หากหันหน้าไปทางเข็มที่ถักด้วยเครื่องป้อนเดียวกัน ห่วงของพวกมันจะวางทับกันโดยตรง และชั้นต่างๆ จะแยกออกจากกันภายใต้แรงตึง อินเทอร์ล็อคจะหลีกเลี่ยงปัญหานี้โดยการเลือกเข็มสำรองในแต่ละเตียง และชดเชยการเลือกทั้งสองด้วยตำแหน่งเดียว จากนั้นหนึ่งคอร์สต้องใช้เครื่องป้อนสองตัว ดังนั้นเครื่องป้อน 108 เครื่องจะสร้างคอร์สที่เชื่อมต่อกัน 54 คอร์สต่อรอบ ความหนาเพิ่มขึ้นประมาณสองเท่า และผลผลิตต่อเครื่องป้อนจะอยู่ต่ำกว่าเสื้อเจอร์ซีย์เดี่ยว

ข้อมูลจำเพาะของเครื่องที่เป็นตัวกำหนดเนื้อผ้า

เส้นผ่านศูนย์กลางกระบอกสูบ เกจ ความหนาแน่นของตัวป้อน ความเร็ว และความตึงในการดึงลงรวมกันเป็นตัวกำหนดน้ำหนัก ความกว้าง คุณภาพพื้นผิว และเอาต์พุตรายชั่วโมง และการเปลี่ยนอันหนึ่งมักจะบังคับให้ต้องเปลี่ยนอีกอันหนึ่งเสมอ

มาตรวัด จำนวนเส้นด้าย และน้ำหนักผ้า

น้ำหนักคือการตัดสินใจที่สะดวกสบายพอๆ กับการตัดสินใจเรื่องต้นทุน การวิจัยเปรียบเทียบอินเทอร์ล็อคกับโครงสร้างการถักอื่นๆ ที่ตีพิมพ์ใน Textiles พบว่าอินเทอร์ล็อคมีขนาดกะทัดรัดและมีความเสถียรทางกลไกมากที่สุดเมื่อเทียบกับแบบที่ทดสอบ และยืนยันว่าความหนาแน่นและความพรุนควบคุมการระบายอากาศและการถ่ายเทความชื้น ตรรกะการจับคู่ถูกกำหนดไว้ในคู่มือนี้สำหรับ มาตรวัดเครื่องถักแบบวงกลม.

เอาต์พุตเป็นไปตามตรรกะเดียวกัน เครื่องจักรขนาด 34 นิ้ว 24 เกจที่มีตัวป้อน 108 ตัวที่ 25 รอบต่อนาทีและมีประสิทธิภาพ 85 เปอร์เซ็นต์สามารถถักอินเตอร์ล็อคขนาด 250 กรัม/ตร.ม. ได้ประมาณ 20 กก. ต่อชั่วโมง และตัวเลขที่ได้จะตรวจสอบ: 54 คอร์สต่อการปฏิวัติ ผ้าประมาณ 3 ซม. ต่อเทิร์น หรือประมาณ 18 คอร์สต่อเซนติเมตร ผลผลิตจริงต่ำกว่าพิกัดเนื่องจากการขาดของเส้นด้าย การถอด การเปลี่ยนเข็ม และเวลาการปักหลักใหม่

เครื่องถักลูกโซ่ผลิตอะไร

เครื่องจักรเหล่านี้จัดหาส่วนปลายที่มีโครงสร้างและทึบแสงของตลาดการถัก ซึ่งการรักษารูปทรงและหน้าคู่ที่สะอาดมีความสำคัญมากกว่าการเดรปหรือการยืดตัวสูง

เครื่องแต่งกาย เสื้อผ้าเด็ก และสิ่งทอภายในบ้าน

• เสื้อโปโลและเสื้อยืดที่มีน้ำหนักมาก ต้องการพื้นผิวเรียบและทึบแสงโดยไม่มีเนื้อผ้าปิเก้

• กางเกงเลกกิ้ง ชั้นฐาน และชุดชั้น ในที่ต้องการการปกปิดและการคืนตัวมากกว่าการยืดตัวสูง

• เสื้อผ้าเด็ก เนื่องจากโครงสร้างสองชั้นต้านทานการกดทับและคงรูปร่างได้ผ่านการซัก

• การเย็บที่นอน ปลอกหมอนอิง และเนื้อผ้าที่สม่ำเสมอ ซึ่งช่วยลดปัญหาการเย็บได้

อนุพันธ์ที่สร้างขึ้นบนเครื่องเดียวกัน

โรงงานที่ใช้ เครื่องจักร เสื้อแข่งเดี่ยวและเสื้อเจอร์ซีย์คู่ มักจะพัฒนาคุณสมบัติเหล่านี้บนโครงเสื้อเจอร์ซีย์คู่ก่อน จากนั้นจึงย้ายคุณสมบัติที่ประสบความสำเร็จไปยังเครื่องเชื่อมต่อเฉพาะเมื่อปริมาณเหมาะสมแล้ว Interlock ไม่เหมาะกับชุดว่ายน้ำและชุดรัดรูป สำหรับผ้าเนื้อบางเบา และสำหรับงานแจ็คการ์ดหลากสี

เครื่องถักลูกโซ่เทียบกับจักรเย็บผ้า Overlock และลูกโซ่

เครื่องถักแบบอินเทอร์ล็อคสร้างผ้าจากเส้นด้าย เครื่องโอเวอร์ล็อคจะตัดแต่งและห่อหุ้มขอบที่ตัดไว้ จักรเย็บผ้าแบบอินเทอร์ล็อคหรือที่เรียกว่าจักรเย็บผ้าแบบเย็บปิด เย็บปิดด้วยตะเข็บแบบยืดได้ ทั้งสามอยู่ในขั้นตอนการผลิตที่แตกต่างกันและไม่ได้เป็นทางเลือกแทนกัน

การชนกันทำให้เกิดข้อผิดพลาดในการจัดหาอย่างแท้จริง: การร้องขอเครื่องอินเทอร์ล็อคอาจส่งคืนใบเสนอราคาสำหรับชุดเย็บผ้า และการร้องขอสำหรับเครื่องเย็บแบบครอบคลุมอาจส่งคืนอุปกรณ์ถัก แยกความกำกวมตามข้อกำหนด เนื่องจากเครื่องถักอธิบายด้วยเส้นผ่านศูนย์กลาง เกจและจำนวนตัวป้อน และจักรเย็บผ้าอธิบายด้วยจำนวนเข็มและด้าย

เครื่องถักแบบวงกลม Interlock คุ้มค่าหรือไม่?

เครื่องถักทรงกลมแบบอินเทอร์ล็อคจะปรับต้นทุนต้นทุนให้เหมาะสมเมื่อโรงสีดำเนินการปริมาณอินเทอร์ล็อคที่เกิดขึ้นซ้ำๆ ต้องการควบคุมน้ำหนักและความกว้างอย่างเข้มงวด และมีช่างเทคนิคที่สามารถซิงโครไนซ์เตียงเข็มสองเตียงได้ เมื่อความต้องการเป็นไปตามฤดูกาลหรือการเปลี่ยนแปลงแบบผสมผสานทุกสัปดาห์ ค่าคอมมิชชั่นการถักมักจะถูกกว่า

การทดสอบการคืนทุนง่ายๆ เป็นกรอบในการตัดสินใจ คูณกิโลกรัมต่อปีที่คาดหวังด้วยช่องว่างระหว่างต้นทุนการแปลงจากภายนอกและภายในองค์กร จากนั้นเปรียบเทียบการประหยัดกับต้นทุนการเป็นเจ้าของรายปี รวมถึงค่าเสื่อมราคา อะไหล่ พลังงาน และแรงงาน หากการออมครอบคลุมการเป็นเจ้าของภายในสามปีและรายการสั่งซื้อมีเสถียรภาพ การลงทุนก็จะยังคงอยู่ ปริมาณที่น้อย ไม่สม่ำเสมอ หรือเปลี่ยนแปลงตลอดเวลามักจะสนับสนุนการจ้างบุคคลภายนอก ตรรกะเดียวกันนี้ใช้กับ การซื้อ เครื่องถักอุตสาหกรรม ใดๆ แม้ว่าการเชื่อมต่อกันจะกำหนดแถบทางเทคนิคที่สูงกว่า เนื่องจากเตียงสองเตียงจะต้องซิงโครไนซ์กัน

การบำรุงรักษาและข้อบกพร่องทั่วไป

ปัญหาอินเทอร์ล็อคส่วนใหญ่เกิดจากสาเหตุ 4 ประการ: เข็มชำรุดหรือโค้งงอ ไทม์มิ่งของลูกเบี้ยวหลุดออกไป มีขุยพันอยู่ในแป้นหมุน และความตึงของเส้นด้ายไม่สม่ำเสมอบนตัวป้อน

นิสัยการป้องกันไม่มีเสน่ห์ เป่าแป้นหมุน กล่องลูกเบี้ยว และพื้นที่จมทุกกะ ตรวจสอบเข็มภายใต้แสงทุกสัปดาห์ แทนที่จะรอจนเห็นเส้นที่มองเห็นได้ บันทึกความยาวของตะเข็บและน้ำหนักสำเร็จรูปทุกครั้งที่เปลี่ยนคุณภาพ ดังนั้นการดริฟท์จึงติดอยู่ที่เครื่องจักรแทนที่จะอยู่ในม้วน

คำถามที่พบบ่อย

เครื่องอินเทอร์ล็อคเครื่องหนึ่งสามารถถักซี่โครงและเสื้อเจอร์ซีย์เดี่ยวได้หรือไม่

มันสามารถถักผ้าริบและผ้าเจอร์ซีย์คู่ได้หลายรูปแบบโดยการเปลี่ยนลูกเบี้ยวและการเลือกเข็ม แต่ไม่ใช่ผ้าเจอร์ซีย์เดี่ยวที่แท้จริง ซึ่งต้องใช้เตียงเข็มเพียงอันเดียว โรงสีจะใช้โครงซี่บนเฟรมเดียวกันเมื่อเกจและเส้นผ่านศูนย์กลางเหมาะกับทั้งสองอย่าง และเก็บเสื้อไว้บนเครื่องจักรเฉพาะ

จำนวนเส้นด้ายและน้ำหนักผ้าเท่าไหร่ที่เชื่อมต่อกัน?

ผ้าฝ้ายหวีตั้งแต่ Ne 20/1 ถึง Ne 40/1 ครอบคลุมการผลิตส่วนใหญ่ โดยมี Ne 30/1 อยู่ตรงกลางสำหรับเครื่องจักร E20 ถึง E24 น้ำหนักมาตรฐานอยู่ระหว่าง 160 ถึง 320 กรัม/ตร.ม. ผ้าที่เบากว่าจำเป็นต้องมีเกจที่ละเอียดกว่าและเส้นด้ายที่ดีกว่า ผ้าที่หนักกว่านั้นมาจากเกจที่หยาบกว่า ความยาวของตะเข็บที่ยาวกว่า หรือเส้นด้ายที่พันกัน

สามารถถักลูกโซ่บนเครื่องนอนราบได้หรือไม่?

ใช่. เครื่องจักรแบบแบน V-bed ระบบคู่สามารถสร้างอินเตอร์ล็อคและอนุพันธ์ของมันได้ และมีประโยชน์สำหรับการสุ่มตัวอย่างและการทำงานบนแผงขนาดเล็ก ระยะเชิงพาณิชย์แทบจะเป็นวงกลมทั้งหมด เนื่องจากเตียงเรียบจะถักทีละแผงและต้องใช้รถลาก 2 เที่ยวต่อเส้นทาง ทำให้เดินช้ากว่ามากต่อกิโลกรัม
