เครื่องถัก Jacquard แบบวงกลมสร้างลวดลายที่ซับซ้อนได้อย่างไร

ผ้าถักที่มีลวดลายครั้งหนึ่งหมายถึงการเบี่ยงผ่านการพิมพ์ การปัก หรือการทอผ้าแจ็กการ์ด โดยดีไซน์จะอยู่บนพื้นผิวมากกว่าด้านในผ้า เครื่องจักรแบบวงกลมทำให้ผ้าธรรมดามีราคาถูกและรวดเร็ว แต่เป็นเวลาหลายปีมาแล้วที่ท่อสามารถพกพาเกินลายทางได้เพียงเล็กน้อย อุปกรณ์สมัยใหม่ช่วยปิดช่องว่างดังกล่าว โลโก้ รูปทรงเรขาคณิตที่ซ้ำกัน และลวดลายที่ใกล้เคียงภาพถ่ายหลุดออกจากทรงกระบอกซึ่งเป็นส่วนหนึ่งของโครงสร้าง ด้วยความเร็วที่การทอไม่สามารถเทียบเคียงได้ คำถามที่ผู้ซื้อถามบ่อยที่สุดคือเรื่องกลไก เครื่องจักรที่ขยับเข็มขึ้นลงเท่านั้นจะตัดสินใจได้อย่างไร หลายพันครั้งต่อนาที ว่าตะเข็บไหนอยู่ในส่วนใดของการออกแบบ

เครื่อง ถักแจ๊คการ์ดทรงกลม สร้างลวดลายที่ซับซ้อนโดยให้เข็มทุกเข็มในกระบอกมีคำสั่งของตัวเองทุกครั้งที่ป้อน ไฟล์รูปแบบที่จัดเก็บไว้จะถูกแปลงเป็นคำสั่งการเลือกแบบเข็มต่อเข็ม และในแต่ละการหมุน เครื่องจะตัดสินใจว่าเข็มจะถักห่วงใหม่ ดึงเส้นด้ายที่เข้ามาไว้ในห่วงที่มีอยู่ หรือพักเส้นด้ายไว้และปล่อยให้เส้นด้ายลอยอยู่ด้านหลังผ้า เครื่องป้อนที่แตกต่างกันจะให้สีที่ต่างกัน ดังนั้นตำแหน่งเข็มและสีของเส้นด้ายจะรวมกันสร้างลวดลายขึ้นมาทีละครั้ง ในขณะที่ท่อจะก่อตัวอย่างต่อเนื่อง

กลไกนี้ง่ายต่อการปฏิบัติตามในสี่ชั้น: เครื่องจักรที่สร้างท่อ ระบบการเลือก แผนผังเส้นด้าย และขีดจำกัดทางกายภาพที่กำหนดว่าจะผลักดันการออกแบบได้ไกลแค่ไหน

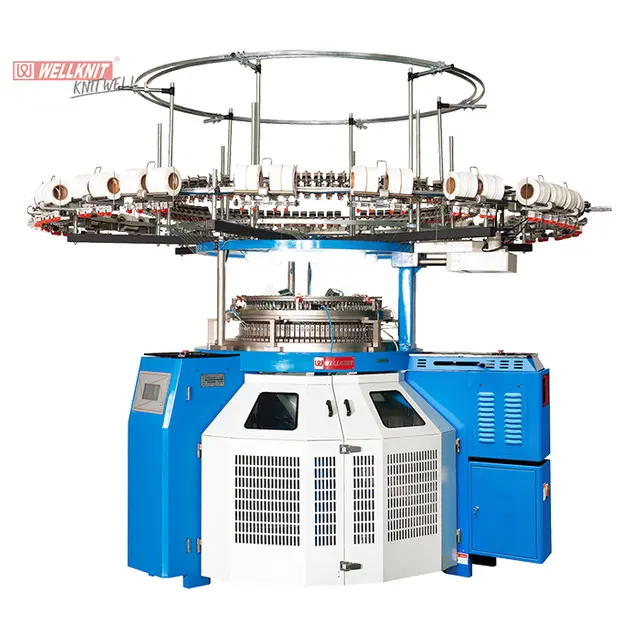

เครื่องถัก Jacquard แบบวงกลมคืออะไร

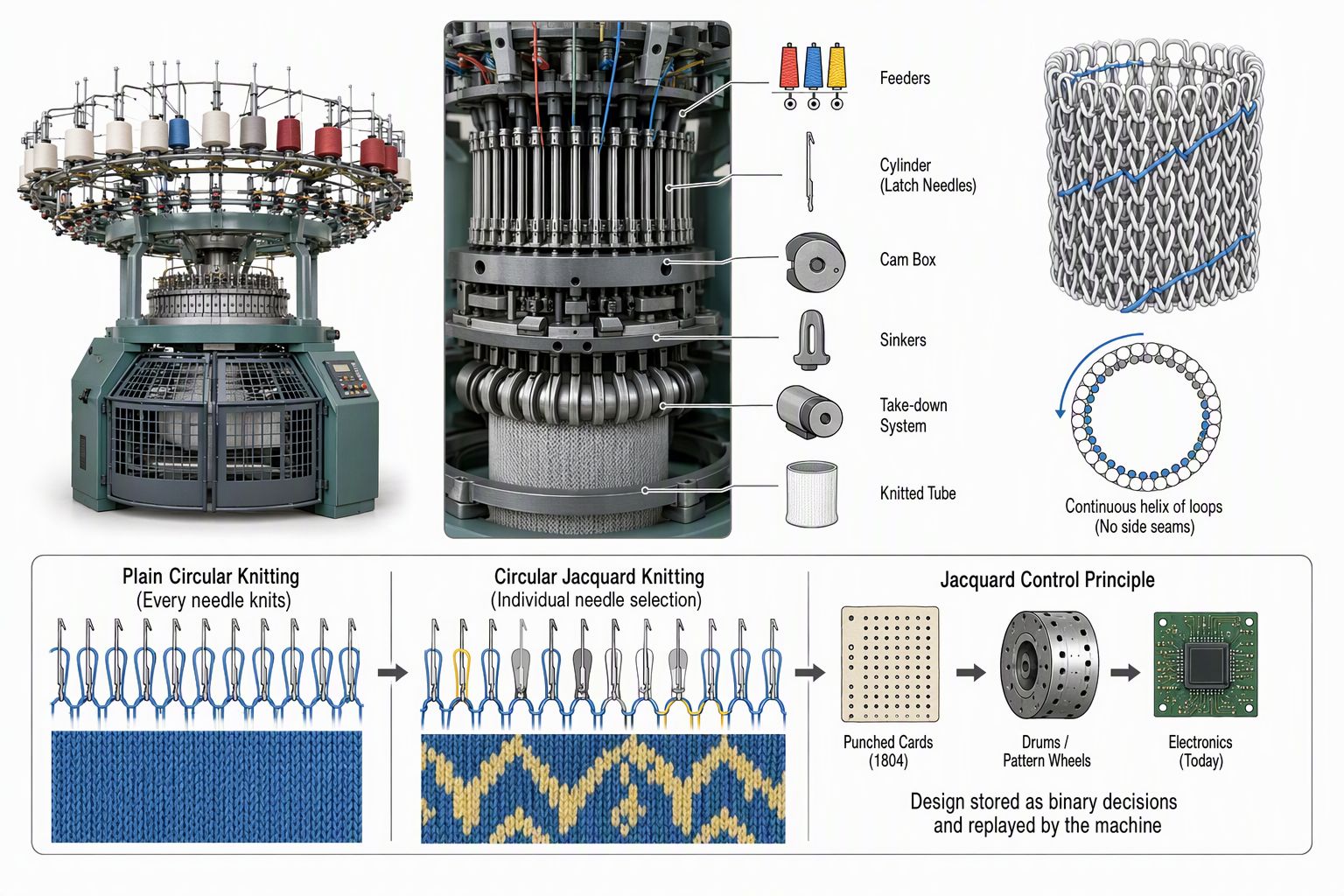

เครื่องถักแจ๊คการ์ดแบบวงกลมคือเครื่องถักพุ่งแบบวงกลมซึ่งมีเข็มที่ถูกเลือกแยกกันแทนที่จะเลือกแบบสากล ดังนั้นเข็มแต่ละเข็มจึงสามารถถัก เหน็บ หรือพลาดในแต่ละฟีดตามรูปแบบที่เก็บไว้ การถักเป็นเรื่องปกติ การเปลี่ยนแปลงอะไรคือใครเป็นผู้ตัดสินใจว่าเข็มใดเข้าร่วม

เฟรมจะบรรจุกระบอกเข็มสลักแนวตั้ง กล่องลูกเบี้ยวที่ขับเคลื่อนพวกมันตลอดวงจรการเย็บ ซิงค์เกอร์ที่ยึดห่วงเก่าไว้ ระบบดึงลง และวงแหวนของตัวป้อน เครื่องจักรเสื้อเดี่ยวใช้กระบอกสูบเพียงอย่างเดียว เครื่องเจอร์ซีย์คู่เพิ่มแป้นหมุนของเข็มแนวนอน ทำให้สามารถมีโครงสร้างแบบซี่โครง อินเตอร์ล็อค และแบบสองหน้าได้ สถาปัตยกรรมแบบท่อยึดหลักการ ถักแบบวงกลม นั่นคือ ห่วงที่ต่อเนื่องกันโดยไม่มีตะเข็บด้านข้าง

บน เครื่องถักทรงกลม ธรรมดา เข็มทุกเข็มจะขึ้นทุกครั้งที่ป้อน ดังนั้นการเปลี่ยนแปลงจะมาจากสีของเส้นด้าย ความยาวของตะเข็บ และขนาดเท่านั้น เครื่องแจ็คการ์ดจะแทรกการตัดสินใจเลือกไว้ข้างหน้าลูกเบี้ยว และกระบอกสูบเดียวกันจะสามารถสร้างตะเข็บที่แตกต่างกันได้ในทุกตำแหน่งของเข็มในเส้นทางเดียวกัน ค่าใช้จ่ายอยู่ที่ความเร็ว เนื่องจากทั้งการเลือกและความหนาแน่นของสีต้องใช้เวลา

คำว่า jacquard อธิบายถึงวิธีการควบคุม ไม่ใช่ตระกูลเครื่องจักร กลไกดั้งเดิมที่ได้รับการจดสิทธิบัตรในปี 1804 และบันทึกไว้ในประวัติศาสตร์ของ เครื่อง Jacquard ใช้บัตรเจาะเพื่อตัดสินว่าด้ายเส้นไหนจะขยับ การถักยืมแนวคิดนี้ โดยแทนที่ไพ่ด้วยกลอง วงล้อลวดลาย และสุดท้ายคืออุปกรณ์อิเล็กทรอนิกส์ สิ่งที่ยังคงอยู่คือแนวคิด: การออกแบบที่จัดเก็บไว้เป็นการตัดสินใจแบบไบนารี่และเล่นซ้ำโดยเครื่องจักร

การเลือกเข็มเปลี่ยนไฟล์การออกแบบให้เป็นแฟบริคได้อย่างไร

รูปแบบจะมีอยู่เป็นตารางแรกซึ่งทุกเซลล์เท่ากับหนึ่งตะเข็บ จากนั้นจะกลายเป็นไฟล์ส่วนที่เลือกเพื่อบอกแอคชูเอเตอร์ว่าจะทำอย่างไรกับเข็มแต่ละเข็มในแต่ละฟีด การนิตติ้งคือไฟล์ที่เล่นซ้ำไปเรื่อยๆ รอบทรงกระบอก

จากอาร์ตเวิร์คไปจนถึงไฟล์การคัดเลือก

นักออกแบบไม่ค่อยได้จัดเตรียมไฟล์ที่เครื่องสามารถใช้ได้ งานศิลปะจะกลายเป็นงานซ้ำที่เหมาะกับจำนวนเข็มและตรรกะการป้อนที่มีอยู่ โดยการแปลงสามครั้ง:

1. มาตราส่วน. รูปภาพจะถูกสุ่มตัวอย่างใหม่เป็นตารางเย็บร้อย ลวดลายที่มีความกว้าง 300 ฝีเข็มจะไม่ทำงานบนกระบอกสูบที่มีตำแหน่งเข็ม 240 ตำแหน่งโดยไม่สูญเสียรายละเอียด

2. การแยกสี แต่ละสีจะกลายเป็นชั้นสำหรับเลือกสี และในกรณีที่ไม่มีสี เข็มจะต้องลอยหรือดึงเส้นด้าย ซึ่งจะทำให้หน้าผ้าทั้งสองข้างเปลี่ยนไป

3. การสนับสนุน ที่นี่เลือกลายเบิร์ดอาย สิ่งทอลายทแยง และลอย เนื่องจากจะกำหนดความมั่นคง น้ำหนัก และพฤติกรรมหลังการซัก

บน เครื่องถักทรงกลมแจ๊คการ์ดแบบใช้คอมพิวเตอร์ ผลลัพธ์ที่ได้คือไฟล์เครื่องจักรที่รองรับขีดจำกัดความเร็ว ความตึงในการดึงออก และการกำหนดเส้นด้ายต่อฟีด หากไม่มีการตั้งค่าเหล่านั้น ไฟล์รูปแบบจะไม่สามารถทำซ้ำได้ในอีกหลายเดือนต่อมา

ตำแหน่งเข็มทั้งสามที่สร้างรูปแบบ

เข็มแต่ละเข็มสามารถอยู่ในตำแหน่งการทำงานหนึ่งในสามตำแหน่งในแต่ละฟีด และการรวมกันข้ามกระบอกสูบคือสิ่งที่ตาอ่านเป็นรูปแบบ

ลำดับมีความแม่นยำ เมื่อเข็มเข้าใกล้ตัวป้อน ขั้นแรกเข็มจะถูกเลือกให้เพิ่มหรือคงความสูงไว้ หากถึงจุดศูนย์กลางลูกเบี้ยว ตัวเลือกที่สองจะตัดสินใจว่าจะยังคงความสูงการป้อนเส้นด้ายต่อไปหรือหยุด การถักจำเป็นต้องมีการเคลื่อนไหวทั้งสองแบบ ดึงอันแรก และไม่ลอยทั้งคู่ หลังจากป้อนเข็มแล้ว ตัวกั้นลูกเบี้ยวจะลดเข็มถักและการจับเข็มลง และคืนเข็มทุกเข็มที่รวมอยู่ด้วยไว้ที่ความสูงเริ่มต้นก่อนป้อนครั้งถัดไป การจัดเรียงแบบสองขั้นตอนนี้ ซึ่งอธิบายไว้ใน วิธีการเลือกการถักแบบวงกลมที่ได้รับสิทธิบัตร เป็นสิ่งที่ทำให้การสร้างลวดลายแบบสามทางเป็นไปได้ด้วยความเร็วในการผลิต

การซิงโครไนซ์การเลือกกับการหมุนกระบอกสูบ

กระบอกสูบขนาด 30 นิ้วที่ 20 รอบต่อนาที บรรจุเข็มประมาณ 300 เข็มผ่านการป้อนภายในเสี้ยววินาที คอนโทรลเลอร์จะอ่านตำแหน่งกระบอกสูบจากตัวเข้ารหัส เปรียบเทียบกับการอ้างอิงจุดศูนย์ที่ได้รับการสอบเทียบเมื่อสตาร์ทเครื่อง และสั่งงานแอคชูเอเตอร์แต่ละตัวล่วงหน้าเป็นมิลลิวินาที ด้วยการเลือกมากกว่า 1,000 รายการต่อวินาที เมื่อการซิงโครไนซ์เลื่อนลอย การเลือกล่าช้าจะเปลี่ยนเส้นแนวตั้งเป็นขั้นแนวทแยง ในขณะที่จุดศูนย์ที่เลื่อนออกไปจะทำให้รูปแบบถูกต้องเมื่อเริ่มม้วนและเลื่อนขึ้นไปบนท่อ

วิธีการวางหลายสีในคอร์สเดียวกัน

สีมาจากแผนการป้อน ไม่ใช่เข็ม เครื่องป้อนแต่ละอันจะถือเส้นด้ายหนึ่งเส้น และระบบการคัดเลือกจะตัดสินว่าเข็มใดจะนำไปและเข็มใดจะผ่านด้านหลัง ดังนั้นรูปแบบหลายสีจึงเป็นชุดการตัดสินใจแบบสีเดียวที่ประสานกันในการป้อนต่อเนื่องกัน

สีถูกสร้างขึ้นโดยการจัดกลุ่มตัวป้อน เครื่องจักรสองสีจับคู่เครื่องป้อน ดังนั้นแต่ละคู่จะจ่ายเส้นด้ายสองเส้นด้ายจากแถวการออกแบบเดียว และกระบอกสูบจะผ่านทั้งสองเส้นด้ายในการหมุนรอบเดียว งานสี่สีใช้กลุ่มสี่สี สีที่มากขึ้นต่อคอร์สหมายถึงแถวรูปแบบน้อยลงต่อการปฏิวัติและเอาท์พุตที่ลดลง ดังนั้น สี่สีมักจะเป็นเพดานที่ใช้งานได้จริงสำหรับโปรแกรมระดับเสียง

เครื่องปอกด้ายจะสลับเส้นด้ายที่เครื่องป้อนระหว่างรอบการหมุน ทำให้ได้สายโดยไม่ต้องมีการป้อนพิเศษ เมื่อรวมกับการเลือกแล้วจะทำให้เกิดแถบที่เปลี่ยนความกว้างทั่วทั้งท่อ ผ้าที่ใช้เส้นด้ายสำเร็จรูปมักจะใช้ เครื่องถักทรงกลมแจ๊คการ์ดที่ย้อมด้วยเส้นด้าย เนื่องจากสีจะต้องอยู่ในเส้นด้ายก่อนจึงจะเกิดห่วง

ความยาวลอยตัวและส่วนหลังทางเทคนิค

เข็มที่พลาดทุกเข็มจะทิ้งเส้นด้ายไว้ด้านหลังผ้า การลอยตัวสั้นนั้นไม่เป็นอันตราย ลอยยาวขัดขวาง ดึงห่วงออกจากใบหน้า และบิดเบือนเนื้อผ้าหลังการซัก

Mills จัดการเรื่องนี้ด้วยสามวิธี ไฟล์การคัดเลือกสามารถผูกห่วงยาวลงได้ด้วยการเย็บแบบเหน็บเป็นระยะ ซึ่งเป็นที่มาของแผ่นรองตานกบนเสื้อแข่งสองสีจำนวนมาก การออกแบบสามารถวาดใหม่ได้เพื่อให้พื้นที่สีประสานกันแทนที่จะนั่งอยู่ในบล็อกที่แยกจากกัน หรือส่วนรองรับสามารถเปลี่ยนได้ทั้งหมด เช่น การจัดเรียงเสื้อคู่ซึ่งมีลูกลอยติดอยู่ระหว่างสองหน้า ทุ่นลอยที่วิ่งเกินช่องว่างเข็มประมาณห้าถึงเจ็ดมักจะถูกผูกหรือหลีกเลี่ยง

ผ้าเจอร์ซีย์เดี่ยวและผ้าแจ็คการ์ดคู่

การเลือก Jacquard แบบเครื่องกลกับแบบอิเล็กทรอนิกส์

ระบบเครื่องกลจะจัดเก็บรูปแบบไว้ในองค์ประกอบทางกายภาพ เช่น ล้อรูปแบบ ดรัม หรือหมุดที่เสียบไว้ ในขณะที่ระบบอิเล็กทรอนิกส์จะจัดเก็บรูปแบบดังกล่าวเป็นข้อมูลและขับเคลื่อนเพียโซอิเล็กทริกหรือแอคชูเอเตอร์แม่เหล็กไฟฟ้า ความแตกต่างจะปรากฏในขนาดรูปแบบ เวลาในการเปลี่ยนแปลง และงบประมาณการออกแบบที่ใช้ในการตั้งค่า

การเลือกแบบอิเล็กทรอนิกส์ยังช่วยให้ใช้งานฟังก์ชันที่ไม่เกี่ยวข้องกับภาพได้ เช่น ความหนาแน่นของตะเข็บตามโซน การลดความเร็วบนเส้นทางที่ซับซ้อน และการบันทึกข้อผิดพลาดที่ระบุการป้อนที่เข็มล้มเหลว สำหรับโรงงานที่มีการเปลี่ยนรูปแบบ 20 รูปแบบต่อเดือน การเปลี่ยนแปลงดังกล่าวมีความสำคัญมากกว่าจำนวนสีสูงสุดในเอกสารข้อมูลจำเพาะ

สิ่งที่จำกัดความซับซ้อนของรูปแบบในการผลิตจริง

ข้อจำกัดสี่ประการเป็นตัวกำหนดว่ารูปแบบนั้นซับซ้อนเพียงใด: มาตรวัด ซึ่งกำหนดความละเอียด; ความหนาแน่นของตัวป้อนซึ่งกำหนดสีและแถวรูปแบบที่มีอยู่ต่อการปฏิวัติ พฤติกรรมการลอยตัว ซึ่งกำหนดจำนวนสีที่สามารถนำพาไปด้านหลังผ้าได้ และการตอบสนองขั้นสุดท้าย ซึ่งจะตัดสินว่าลวดลายจะคงอยู่ต่อไปจากการย้อมและความร้อนหรือไม่

ความละเอียดเกจและรูปแบบ

เกจคือจำนวนเข็มต่อนิ้วของเส้นรอบวงทรงกระบอก และมีพฤติกรรมเหมือนกับความหนาแน่นของพิกเซล เครื่องจักรขนาด 24 เกจให้ขอบที่ละเอียดและมีตัวอักษรขนาดเล็ก เครื่องจักรขนาด 14 เกจให้รูปทรงหนาและเส้นด้ายหนา รายละเอียดที่เกินเกจไม่สามารถกู้คืนได้ในการตกแต่งขั้นสุดท้าย และการบังคับลวดลายที่ละเอียดลงบนเครื่องจักรหยาบทำให้เกิดขอบขั้นบันไดที่ไม่สามารถอ่านได้

ความหนาแน่น ความเร็ว และเอาต์พุตของตัวป้อน

เครื่องจักร Jacquard มีตัวป้อนต่อนิ้วน้อยกว่าเครื่องธรรมดา เนื่องจากการป้อนแต่ละตัวต้องการพื้นที่สำหรับตัวกระตุ้นและทางเดินเส้นด้าย และกลุ่มสีจะใช้ตัวป้อนเป็นบล็อก

เครื่องจักรที่ 18 รอบต่อนาทีพร้อมอัตราป้อน 2.4 ต่อนิ้วจะไม่ตรงกับหน่วยเสื้อเจอร์ซีย์ธรรมดา และการเสนอราคาผ้าที่มีลวดลายในราคาผ้าธรรมดาเป็นหนึ่งในข้อผิดพลาดด้านต้นทุนที่พบบ่อยที่สุดในภาคส่วนนี้ ความพรีเมี่ยมต้องมาจากเนื้อผ้า

การนับเส้นด้าย การหดตัว และการตกแต่งขั้นสุดท้าย

แม่ลายถักไม่ใช่ภาพที่พิมพ์ มันเป็นโครงสร้างที่เคลื่อนไหวได้ เสื้อผ้าฝ้ายจะหดตัวตามยาวหลังจากการซัก ส่วนผสมอีลาสเทนจะผ่อนคลาย และการตั้งค่าความร้อนสามารถเปลี่ยนขนาดใยสังเคราะห์ได้หลายเปอร์เซ็นต์ วงกลมที่ดูถูกต้องบนเครื่องจักรสามารถอ่านได้เป็นรูปวงรีหลังจากเสร็จสิ้นกระบวนการ และการลงทะเบียนจะเปลี่ยนไปเมื่อเส้นด้ายเส้นหนึ่งหดตัวแตกต่างจากอีกเส้นหนึ่ง

คุณภาพของรูปแบบจะเป็นอย่างไรในระหว่างการผลิต

คุณภาพจะถูกควบคุมโดยการอนุมัติตัวอย่างที่เสร็จแล้วแทนที่จะแสดงตัวอย่างเครื่องจักร โดยการควบคุมสภาพทางกลไกของกระบอกสูบและเข็ม และโดยถือว่าไฟล์รูปแบบเป็นเอกสารที่ได้รับการควบคุม ตะไบที่สมบูรณ์แบบบนเครื่องจักรที่สึกหรอยังคงสร้างลวดลายที่ชำรุด

ลวดลายใหม่ควรได้รับการถัก เสร็จสิ้นตามเส้นทางที่ต้องการ และตรวจสอบทั้งสองด้านเพื่อการลงทะเบียน ความยาวลอย การแยกสี พฤติกรรมของขอบ น้ำหนัก และการหดตัว เฉพาะตัวอย่างที่เสร็จแล้วเท่านั้นที่จะแสดงให้เห็นว่าผ้าจะมีลักษณะเป็นอย่างไรในเสื้อผ้า

เข็มที่สลักชำรุดหรือตะขอเสียหายจะทำให้ตะเข็บตกและการเลือกที่ผิดตำแหน่งซึ่งปรากฏเป็นจุดสุ่มในพื้นที่สีเรียบๆ และการสึกหรอของกระบอกจะทำให้ความสูงของเข็มเปลี่ยนแปลง ซึ่งเปลี่ยนความยาวของห่วงและขนาดที่ปรากฏของลวดลาย การเปลี่ยนเข็มตามชั่วโมงทำงานแทนที่จะเสียมีราคาถูกกว่าการคัดแยกผ้าในภายหลัง และการเก็บ อะไหล่ของเครื่องถักแบบวงกลม ไว้ตามเกจที่ถูกต้องบนไซต์งาน จะช่วยย่นระยะเวลาหยุดทำงานเมื่อฟีดล้มเหลวกลางม้วน ไฟล์รูปแบบนั้นอยู่ในบันทึกที่มีรุ่นเครื่องจักร เกจ เส้นผ่านศูนย์กลาง เค้าโครงตัวป้อน ผังเส้นด้าย และหมายเลขการแก้ไข

จับคู่การกำหนดค่า Jacquard กับผ้า

โครงสร้างจะตัดสินใจเกี่ยวกับการกำหนดค่า ไม่ใช่สิ่งที่ตรงกันข้าม โครงสร้างแต่ละตระกูลจำเป็นต้องมีชุดเข็ม ตำแหน่งการเลือก และการจัดเรียงตัวป้อนร่วมกันโดยเฉพาะ และเครื่องจักรที่มีความสามารถมากกว่าผ้านั้นต้องการเพียงต้นทุนเพิ่มเท่านั้น

คำถามสี่ข้อทำให้ตัวเลือกแคบลงได้เร็วกว่าโบรชัวร์ใดๆ: โครงสร้างใดที่ต้องรันบนเครื่องในอีกสามปีข้างหน้า รายละเอียดที่ดีที่สุดที่ผู้ซื้อจะสั่งซื้อ จำนวนสีต่อหลักสูตรที่ปรากฏในช่วงปัจจุบัน และความถี่ที่รูปแบบจะเปลี่ยนไป คำตอบจะตั้งค่าเกจ จำนวนตัวป้อน ขนาดกลุ่มสี และประเภทการควบคุมตามลำดับ

คำถามที่พบบ่อย

รูปแบบแจ็คการ์ดต้องทำซ้ำภายในความกว้างของกระบอกสูบหรือไม่?

ไม่จำเป็นต้องทำซ้ำ แต่ต้องพอดีกับจำนวนเข็มที่มีอยู่ การเลือกแบบอิเล็กทรอนิกส์จะขจัดขีดจำกัดการทำซ้ำเชิงกลไก ดังนั้นจึงสามารถวางลวดลายได้ครั้งเดียวบนเส้นรอบวงทั้งหมด การออกแบบที่กว้างกว่าจำนวนเข็มจะถูกลดขนาดลงหรือแบ่งออกเป็นแผง และจุดแยกจะกลายเป็นการตัดสินใจในการออกแบบมากกว่าอุบัติเหตุทางเทคนิค

อะไรคือความแตกต่างระหว่าง jacquard และ intarsia บนเครื่องจักรทรงกลม?

แจ็คการ์ดจะนำเส้นด้ายที่ไม่ได้ใช้ไว้ด้านหลังผ้าในลักษณะลอยตัวและผลิตเป็นท่อต่อเนื่อง Intarsia เปิดตัวและดึงเส้นด้ายที่แยกออกจากกันตามขอบเขตสี เพื่อไม่ให้เส้นด้ายลอยไปด้านหลัง ทำให้หน้าหลังสะอาดขึ้นและมีน้ำหนักน้อยลง แต่ต้องมีการควบคุมตัวพาเส้นด้ายแบบพิเศษและทำงานช้าลงมาก ผ้าที่มีลวดลายวงกลมส่วนใหญ่เป็นผ้าแจ็คการ์ด intarsia บนเครื่องทรงกลมถือเป็นความสามารถเฉพาะกลุ่ม

การลอยที่ด้านหลังส่งผลต่อประสิทธิภาพการสึกหรอหรือไม่?

พวกเขาทำ. การลอยตัวแบบยาวช่วยลดการฟื้นตัวจากการยืดตัวในบริเวณนั้น สามารถดึงออกมาได้ด้วยการเสียดสี และกักเก็บความร้อนแตกต่างจากใบหน้า ผ้าสำหรับสวมใส่แนบชิดหรือมีแรงเสียดทานสูงมักจะใช้ผ้าลอยที่สั้นกว่า การมัดแบบผูก หรือโครงสร้างผ้าเจอร์ซีย์สองชั้นที่ปกปิดเส้นด้ายระหว่างสองหน้า
